輸入信號
|
| 模 擬 量 |
熱 電 偶：標準熱電偶--K、E、B、S、J、T、We等 |
| |
電 阻：標準熱電阻--Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等 |
| |
電 流：0～10mA、4～20mA、0～20mA等 --- 輸入阻抗≤250W |
| |
電 壓：0～5V、 1～5V、 mV等 ------輸入阻抗≥250KW |
| 脈 沖 量 |
波 形：矩形或正弦波 |
| |
幅 度：大于4V |
| |
頻 率：0～10kHz（或根據用戶要求） |
|
|
輸出信號
|
| 模擬量輸出 |
DC 0～10mA（負載電阻≤750W） DC 4～20mA （負載電阻≤500W） |
| |
DC 0～5V （負載電阻≥250KW） DC 1～5V （負載電阻≥250KW） |
| 開關量輸出 |
繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載） |
| 通訊輸出 |
接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等 |
| |
波特率 --300 pbs～28.8 kbps 儀表內部自由設定 |
| 饋電輸出 |
DC 24V 負載≤30 mA |
|
|
特性
|
| 測量精度 |
測量顯示精度：±0.2%FS±1字 或 0.5%FS±1字 |
| 頻率轉換精度 |
±1脈沖（LMS） 一般優于0.2％ |
| 測量范圍 |
-1999 ------ 99999字 |
| 分 辨 率 |
±1字 |
| 顯示方式 |

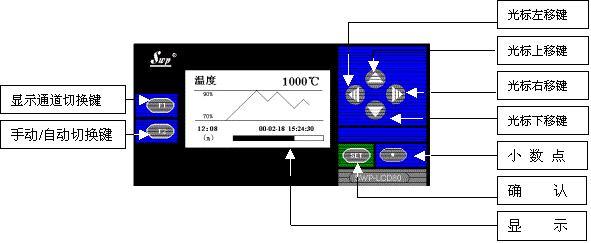

帶背光大屏幕LCD圖形顯示器 |
| 控制/報警 |
帶回差上限、下限輸出 （用戶可自由設定） |
| 參數設定 |
. 中文菜單提示 .面板輕觸式按鍵設定 |
| |
. 參數設定值斷電后永久保存. 參數設定值密碼鎖定 |
| 保護方式 |
斷電后累積值保持時間大于五年 |
| |
電源欠壓自動復位 工作異常自動復位（Watch Dog） |
|
|
使用環境
|
| 環境溫度 |
0～50℃ |
| 相對濕度 |
≤85RH 避免強腐蝕氣體 |
| 供電電壓 |
常 規 型 AC220V+10-15%（50Hz±2Hz） |
| |
特 殊 型 AC90～260V--開關電源 DC24V ±2V--開關電源 |
| 功 耗 |
. ≤ 6W（AC220V 電源供電） |
| |
. ≤ 6W（AC90～265V 開關電源供電） |
| |
. ≤ 6W（DC24V 電源供電） |
|
