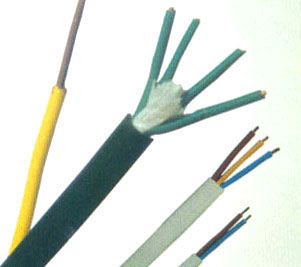

耐高溫電纜
一：產品特點及用途：本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
二：產品執行標準
Q/HHTZH004.1
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
2． 最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3． 最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4． 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5． 電纜允許彎曲半徑：非鎧裝電纜封底為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜封底為電纜外徑的12倍
氟塑料絕緣和護套電纜封底為電纜外徑的8倍
四：基本型號及名稱
|
(ZR192-)KFF
|
氟46(進口PFA)絕緣和護套控制電纜
|
|
(ZR192-)KFFP
|
氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜
|
|
(ZR192-)KFFR
|
氟46(進口PFA)絕緣和護套控制軟電纜
|
|
(ZR192-)KFF22
|
氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜
|
|
(ZR192-)KFFRP
|
氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜
|
|
(ZR192-)KFFP1
|
氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜
|
|
(ZR192-)KFFP2
|
氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜
|
|
(ZR192-)KFFRP2
|
氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜
|
|
(ZR192-)KFV
|
氟46(進口PFA)絕緣聚氯乙烯護套控制電纜
|
|
(ZR192-)KFVR
|
氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜
|
|
(ZR192-)KFVP
|
氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜
|
|
(ZR192-)KFVRP
|
氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
|
|
(ZR192-)KFVP2
|
氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜
|
|
(ZR192-)KFV22
|
氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜
|
|
(ZR192-)KFRV22
|
氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜
|
|
(ZR192-)KFVP2-22
|
氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
|
|
(ZR192-)KFGR(YGC-KF46R)
|
氟46(進口PFA)絕緣硅橡膠護套控制軟電纜
|
|
(ZR192-)KFGPR(YGC-KF46RP)
|
氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
|
備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
分A、B、C級阻燃
|
|
系列代號
|
K
|
控制電纜
|
|
絕緣材料
|
F
|
聚全氟乙丙烯(F46)最高工作溫度200℃
|
|
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)
|
||
|
護套材料
|
F
|
聚全氟乙丙烯(F46)最高工作溫度200℃
|
|
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)
|
||
|
V
|
聚氯乙烯
|
|
|
G
|
硅橡膠
|
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
|
P2
|
銅帶繞包屏蔽
|
|
|
P3
|
鋁塑繞包屏蔽
|
|
|
鎧裝材料
|
22
|
鋼帶鎧裝聚氯乙烯護套
|
|
23
|
鋼帶鎧裝聚乙烯護套
|
|
|
32
|
鋼絲鎧裝聚氯乙烯護套
|
|
|
33
|
鋼絲鎧裝聚乙烯護套
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3
2．20℃時絕緣電阻不小于500MΩ/KM
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
